Transportadores en Espiral

Ryson es el fabricante número uno en los EE.UU.

Los Transportadores en Espiral Ryson se basan en una tecnología nueva e innovadora, que ofrece muchas características y beneficios. Los Transportadores en Espiral Ryson necesitan menos espacio en el piso que los transportadores convencionales y tambien son mas rapidos y confiables que cualquier elevador o ascensor. El Centro de nuestro diseño son las Bandas Transportadoras, estilo tablillas, patentadas  por Ryson, diseñadas para lograr una fricción rodante sin movimientos deslizantes o franjas de desgaste.

Solicitud de Cotización Catálogo de Productos Ryson

Diseño Modular

Un innovador Diseño Modular permite a Ryson personalizar con facilidad y modificarse económicamente en el campo para adaptarse a las necesidades cambiantes.  Todos los Transportadores en Espiral se fabrican bajo pedido y están disponibles en 4 configuraciones básicas ( A, B, C  y D), que se adaptan a la mayoría de los requisitos relacionados con la ubicación de las tangentes de entrada y salida.  Todas las configuraciones pueden funcionar hacia arriba o hacia abajo en sentido horario o antihorario y, opcionalmente pueden ser reversibles.  La posición y la longitud de la tangente de entrada en las espirales ascendentes y la tangente de salida en las espirales descendentes se pueden personalizar para cumplir con los requisitos de diseño específico. Ejemplos se muestran a continuación (A-EX, B-MA y C-EX).

Spiral Conveyors Configurations

Cadena de Tablillas Patentadas por Ryson

Spiral Conveyor Slat Design

Esta Innovadora banda permite una operación de baja fricción de rodadura sin movimientos deslizantes o bandas de desgaste en los transportadores en espiral. La banda es arrastrada por una cadena de ruedas de acero de alta resistencia y los Tablillas están soportados por rodamientos de ruedas de acero de precisión que se  montan sobre una superficie de poliuretano. Esta disposición absorbe efectivamente las fuerzas laterales creadas por un radio estrecho y al mismo tiempo aumenta la capacidad de carga de la correa hasta 111 kg por metro lineal. Esto permite que los transportadores en espiral arranquen y se detengan completamente cargados y facilita la alta velocidad, el bajo nivel de ruido y la larga vida útil.

Tablillas Sobrepuestas

Las Tablillas superpuestas se utilizan en los Transportadores en Espiral EstándarEspirales de Alta Capacidad, lo que proporciona una superficie de transporte eficiente y segura para cajas de cartón, estuches, bandejas, bolsas y todo tipo de productos envasados.  150, 230, 300, 400, 500, 600, 650, 760, y 900 mm de ancho.  Los insertos de fricción se pueden agregar opcionalmente cuando se requiere un agarre adicional.

Tablillas Anidadas

Las Tablillas Anidadas se utilizan en los Transportadores en Espiral de Flujo Masivo y Banda Angosta Narrow Trak que transportan cargas pequeñas, incluidas botellas sueltas, latas, frascos y recipientes similares. La superficie de transporte es plana sin espacios, lo que facilita una transferencia lateral del producto suave y confiable. Esto se puede hacer en una sola línea o en flujo masivo. Están disponibles en anchos de 150, 230, 300, 400,  y de 500 mm de ancho.

Ocupan poco espacio

La banda de tablillas de cadena de baja fricción permite a los Transportadores en Espiral Ryson operar dentro de un espacio reducido, ahorrando valioso espacio en el piso. Consulte la tabla a continuación para conocer las dimensiones específicas de nuestros modelos más populares.

Entrada y Salida Horizontal

Todas las Espirales Ryson están diseñadas con una sección horizontal en la entrada y salida. Esto asegura una transición segura y confiable entre la espiral y los transportadores adyacentes sin daño al producto ni desgaste indebido .

Protección Integrada

Todos los transportadores en Espiral Ryson están equipados con un dispositivo tensor de cadena automático y protección de sobrecarga incorporada como función estándar.

Un solo Motor

Solo se requiere de un motor impulsor, lo que resulta en ahorros considerables en energía, controles e integración.



Hecho a la Medida

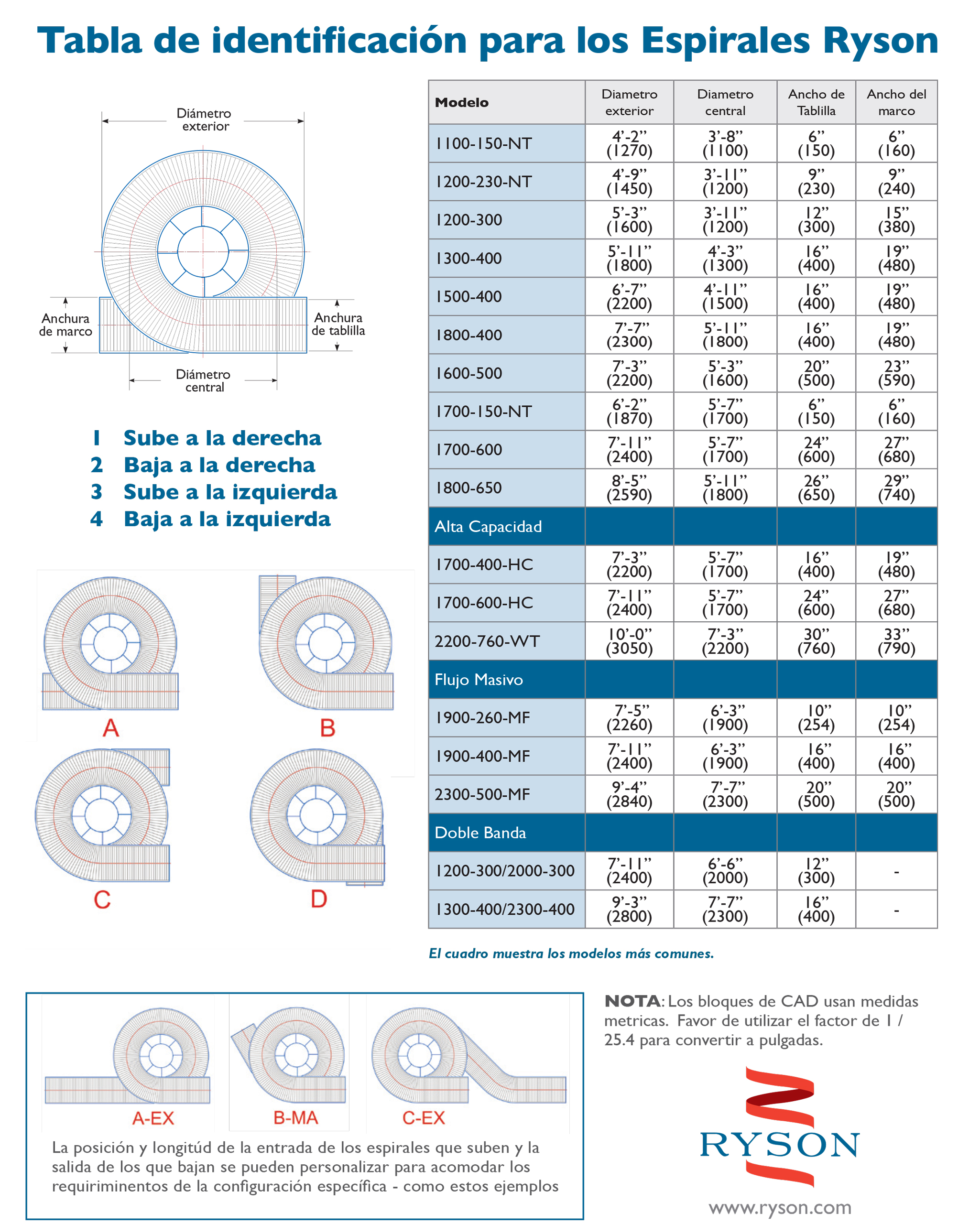

Todos los Transportadores en Espiral Ryson se fabrican bajo pedido y vienen en una amplia gama de tamaños y configuraciones. Nuestro innovador diseño modular patentado permite a Ryson personalizar con facilidad y modificar en el campo para adaptarse a las necesidades emergentes. Todas las espirales están disponibles en 4 configuraciones básicas y se adapta a la mayoría de los requisitos relacionados con la ubicación de las tangentes de entradas y salida. La posición de la tangente de entrada  en las espirales ascendentes y la tangente de salida en las espirales descendentes también se puede personalizar para cumplir con los requisitos de diseño específicos. Todas las configuraciones pueden funcionar hacia arriba o hacia abajo en sentido horario y antihorario. Puede descargar la  Tabla de Modelos y Configuraciones del Espiral Ryson, como se muestra a continuación.

Fácil Instalación:

La mayoría de los Transportadores en Espiral se envían en una sola pieza, premontados y probados, lo que reduce considerablemente el tiempo y el costo de instalación.

Bajo ruido:

Nuestra Banda de Tablillas de Cadena Patentada asegura una operación de bajo ruido, menos de  75 db en la mayoría de los casos.

Fácil de Modificar en el Campo:

El Diseño Modular de Ryson facilita la modificación en campo de nuestras espirales en caso de cambios de instalación no planificados o la reconfiguración y reutilización de las espirales en una fecha posterior. Haga Click aquí para ver algunos ejemplos.(en Inglés)



Alto Rendimiento:

Los Transportadores en Espiral transportan cargas hacia arriba o hacia abajo en un flujo continuo, lo que facilita un alto rendimiento.  Muchos espirales pueden funcionar a velocidades superiores a 60 MPM y son opcionalmente reversibles.

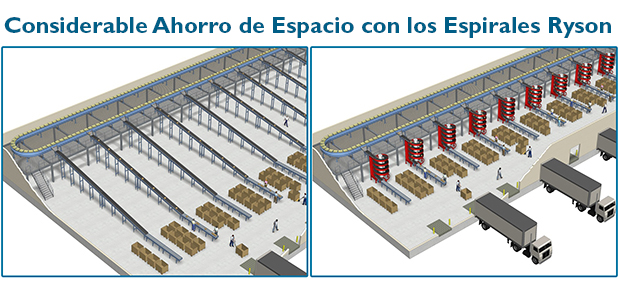

Los Transportadores en Espiral Ryson tienen una huella muy pequeña y ahorran más espacio que los transportadores de inclinación y descenso convencionales.   Las soluciones de transporte vertical de Ryson claramente utilizan el espacio de manera más efectiva como se ilustra en la comparación anterior. Los Espirales permiten la expansión dentro de una instalación existente o pueden reducir el tamaño de un nuevo edificio.

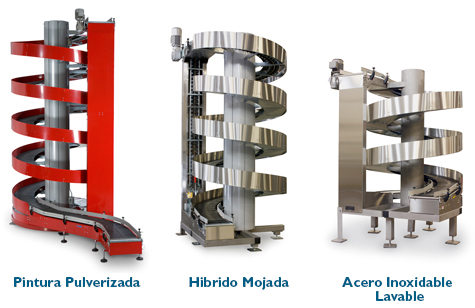

Versiones de Color y revestimiento

Las espirales Ryson son de acero al carbono con recubrimiento en pintura pulverizada con la opción de cualquier color RAL estándar. También están disponibles en versiones híbridas adecuadas para ambientes húmedos o en versiones de acero inoxidable para aplicaciones de lavado.

Bajo Mantenimiento y Larga Vida

Los Espirales Ryson están diseñados para un bajo mantenimiento y una larga vida.  Solo se utilizan componentes de alta calidad.  Todos los rodamientos están sellados de por vida y no necesitan lubricación.  La cadena es de construcción niquelada y solo necesita lubricación poco frecuente.  Las tablillas están hechas en un compuesto de nylon, no necesitan mantenimiento y se pueden reemplazar fácilmente como componentes individuales sin el uso de herramientas especiales. Ryson tiene un equipo completo de técnicos de servicio capacitados en fábrica listos para ayudar. Todos nuestros Tecnicos de Servicio son Entrenadores Certificados PMMI. Todos estos factores contribuyen al  Bajo costo total de la Inversión de Ryson(en Inglés).

Reutilización del Espiral

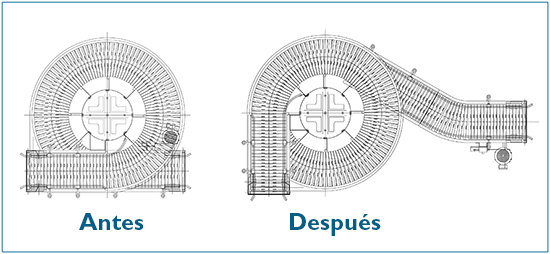

El diseño modular del Espiral Ryson, nos permite reconfigurar efectivamente nuestros transportadores en espiral. Puede ser una solución rentable y se realiza en un poco tiempo, muchas veces en el sitio.

Rayson también ha diseñado espirales con futuras reconfiguraciones planificadas previamente. Por ejemplo si una empresa necesita una espiral de inmediato, pero sabe que necesitará una configuración diferente en el futuro. Ryson también ha reconfigurado las espirales compradas en una subasta y ha cambiado para adaptarse a las especificaciones del nuevo propietario.

La última forma en que esta habilidad es ventajosa es si hubo un error al ordenar una nueva espiral, y no encaja bien en el momento de la instalación, Ryson puede diseñar piezas de repuesto y reconfigurar la espiral a una fracción del costo de un nuevo pedido, y en una fracción del tiempo. Para obtener más ejemplos, lea ejemplos de reconfiguración en el Blog de Ryson(en Inglés).



El diseño modular patentado de los Transportadores en Espiral Ryson nos permite construir transportadores verticales personalizados adaptados a las necesidades específicas del cliente. Esta característica de diseño única también nos permite reconfigurar o reutilizar una espiral existente a una fracción del costo de una nueva espiral.

Esta ventaja ha sido utilizada por una cantidad cada vez mayor de nuestros integradores y usuarios finales. Si, por ejemplo, una empresa está realizando modificaciones en una línea de embotellado y una espiral existente no cabe en el nuevo diseño, los componentes de  la espiral se pueden reconstruir para acomodar el cambio. Esto ofrece una gran ventaja y garantiza un menor costo total de la propiedad. También es una característica que nuestra competencia no ofrece fácilmente. En la mayoría de los casos, la espiral se puede reutilizar en el sitio, ahorrando costos de envío y tiempo de instalación.



Amplia Base de Usuarios:

Los Transportadores en Espiral Ryson se utilizan actualmente en un número cada vez mayor en pequeñas y grandes empresas en un amplio espectro de industrias. Nuestras espirales manejan efectivamente cualquier carga transportable, incluyendo bolsas, estuches, bandejas, paquetes, frascos, latas, botellas, contenedores, artículos envueltos y sin envolver.

Los Transportadores en espiral Ryson se utilizan con frecuencia como elevadores o ascensores en líneas de envasado, muchos de los cuales funcionan las 24 horas del día, los 7 días de la semana. Son ideales en  aplicaciones de almacenamiento en frío y congelador (en Inglés)  donde el espacio en el piso es muy escaso. Las Espirales Ryson son muy útiles como elevadores continuos entre pisos en sistemas de preparación de pedidos (Picking) de múltiples niveles (en Inglés) o cualquier otra aplicación de transporte vertical con un espacio disponible limitado y una necesidad de alta confiabilidad.  Esto incluye el  flujo masivo (en Inglés) de botellas llenas o vacías, latas, frascos y otros recipientes similares.

La Máquina Adecuada para el Trabajo:

La tecnología patentada en espiral de Ryson nos ha permitido crear Transportadores Verticales en Espiral especiales que satisfacen muchos de los requisitos únicos de nuestros clientes. Lea más sobre la Espiral específica que puede ajustarse a sus necesidades.

Para obtener mas detalles sobre los Transportadores Verticales en Espiral Ryson visite nuestro  Canal Ryson en You Tube, o lea noticias actuales y articulos de instalacion en nuestro Blog de Ryson (en Inglés).

Controles e Integración:

La Mayoría de nuestros Transportadores en Espiral se envían sin controles porque normalmente se integran con un sistema de control de transporte general. Nuestros espirales siempre incluyen un motorreductor de servicio invertido y dos sensores de proximidad, uno para el tensor de cadena automatico y otro para el dispositivo de protección contra sobrecarga. También ofrecemos una serie de   Controles y Opciones de Pre-cableado (en Inglés).

Se requiere un Variador De Frecuencia (VFD) para el correcto funcionamiento de las Espirales. Todas las Espirales Ryson se prueban exhaustivamente en el taller antes del envío, pero dependen de una integración adecuada con el sistema de transporte general para obtener un rendimiento óptimo. Lea sobre nuestras Instrucciónes de Integración.
