Espiral Mass Flow

Las espirales de flujo másico Ryson están diseñadas para transportar verticalmente botellas llenas o vacías, latas, tarros y recipientes similares.

Las espirales Mass Flow de Ryson son ideales para procesos de enlatado y embotellado en los que las unidades deben transportarse verticalmente en masa. Los productos se transportan hacia arriba o hacia abajo en una sola fila continua o flujo en masa a una velocidad de 2000 unidades por minuto.

Las espirales Ryson permiten ahorrar mucho espacio en comparación con los métodos convencionales. Están disponibles en versiones de acero al carbono recubierto de polvo, acero inoxidable y para entornos húmedos.

Los transportadores Mass Flow Spiral se basan en la ya probada y fiable tecnología de Ryson. Solo se requiere un motor de accionamiento, lo que supone un ahorro sustancial en controles e integración de sistemas.

Ejemplo de aplicación: Espiral Mass Flow saliendo de un despaletizador a granel.
Espirales Ryson para Aplicaciones de Alimentos y Bebidas: Las Espirales Mass Flow y High Capacity (Modelos 1900-400 & 2400-500) son capaces de proporcionar ahorro de espacio en el despaletizado a granel de botellas, latas y tarros. El uso del transportador en espiral Mass Flow de Ryson junto con despaletizadores a granel de alto o bajo nivel proporciona otra forma de aumentar la productividad.

Todas las espirales Ryson están diseñadas para un bajo mantenimiento y una larga vida útil. Muchas espirales funcionan 24 horas al día, 7 días a la semana.

Los Transportadores en Espiral Ryson tienen muchas características únicas que los hacen ideales como Soluciones de Transporte Vertical. Muchas de nuestras características están diseñadas para ahorrar dinero a largo plazo, reduciendo esencialmente su coste total de propiedad.

Flexibilidad de diseño: Nuestro diseño único ofrece flexibilidad de configuración. También ofrece la posibilidad de modificarlo en la planta para adaptarlo a futuras necesidades cambiantes por una fracción del coste de un nuevo transportador.

Tablillas anidadas: proporcionan una superficie de transporte suave y eficiente, garantizando una manipulación cuidadosa del producto y adecuada para todo tipo de artículos transportables. Nuestro eficiente diseño de tablilla y cadena de fricción rodante solo necesita un motor, lo que supone un ahorro sustancial en energía, controles e integración de sistemas.

Nuestro innovador diseño de cadena y tablilla permite un funcionamiento de baja fricción sin movimientos de deslizamiento ni tiras de desgaste. Esto permite que la espiral se detenga y arranque totalmente cargada.

Nuestro eficiente diseño de cadena- y tablilla de fricción rodante solo necesita un accionamiento, lo que se traduce en un ahorro sustancial de energía, controles e integración de sistemas.

La mayoría de las espirales se envían en una sola pieza y salen de nuestra fábrica premontados y probados previamente. La instalación suele ser un proceso eficiente y reduce el tiempo de implantación e integración

Nuestras espirales y componentes están diseñados para ofrecer fiabilidad, bajo mantenimiento y larga vida útil. Tienen un impresionante historial de funcionamiento, lo que reduce el coste total de propiedad.

Haga clic a continuación para obtener más información sobre nuestras características:

Diseño modular:

Our innovative modular design allows Ryson to customize any spiral conveyor with ease and can also be economically modified in the field to accommodate changing needs. All spiral conveyors are made to order and can operate up or down in a clockwise or counterclockwise rotation and can optionally be reversible. The position and length of the in feed tangent on up spirals and out feed tangent on down spirals can be customized to meet specific layout requirements.

Un motor:

Sólo se necesita un motor de accionamiento, lo que permite un ahorro sustancial de energía, controles e integración de sistemas.

Hecho a medida:

Todos los transportadores espirales Ryson se fabrican bajo pedido y se presentan en una amplia gama de tamaños y configuraciones.

Ocupa poco espacio:

Nuestra banda de tablillas de baja fricción permite a los transportadores en espirales de Ryson operar en un espacio reducido, ahorrando valioso espacio. Consulte la tabla siguiente para ver las dimensiones específicas de nuestros modelos más populares.

Protección incorporada:

Todos los transportadores en espiral Ryson están equipados de serie con un dispositivo automático de tensado de la cadena y una protección contra sobrecargas integrada. Esto ayuda a salvar tanto la espiral como el producto que transporta.

Entrada y salida horizontal:

Todas las espirales Ryson están diseñadas con una sección horizontal en la entrada y en la salida. Esto garantiza una transición segura y fiable entre la espiral y los transportadores próximos, sin daños al producto ni desgaste indebido.

Alto Rendimiento:

Los transportadores en espiral transportan cargas hacia arriba o hacia abajo en un movimiento continuo, lo que facilita un alto rendimiento. Muchas espirales pueden funcionar a velocidades superiores a 1 metro por segundo y, opcionalmente, son reversibles.

Versiones de color y revestimiento:

Las espirales Ryson son de acero al carbono con recubrimiento de polvo y pueden elegirse en cualquier color RAL estándar. También están disponibles en versiones híbridas adecuadas para entornos húmedos o versiones de acero inoxidable para aplicaciones de lavado.

Bajo Mantenimiento:

Las espirales Ryson están diseñadas para un bajo mantenimiento y una larga vida útil. Sólo se utilizan componentes de alta calidad. Todos los rodamientos están sellados de por vida y no necesitan más lubricación. La cadena está niquelada para trabajos pesados y sólo necesita lubricación con poca frecuencia. Las tablillas son de un compuesto de nylon, no necesitan mantenimiento y pueden sustituirse fácilmente como componentes individuales sin necesidad de herramientas especiales. Ryson tiene una plantilla completa de técnicos de servicio formados en fábrica listos para ayudar. Todos nuestros técnicos de servicio son formadores certificados PMMI. Todos estos factores contribuyen al bajo coste total de propiedad de Ryson.

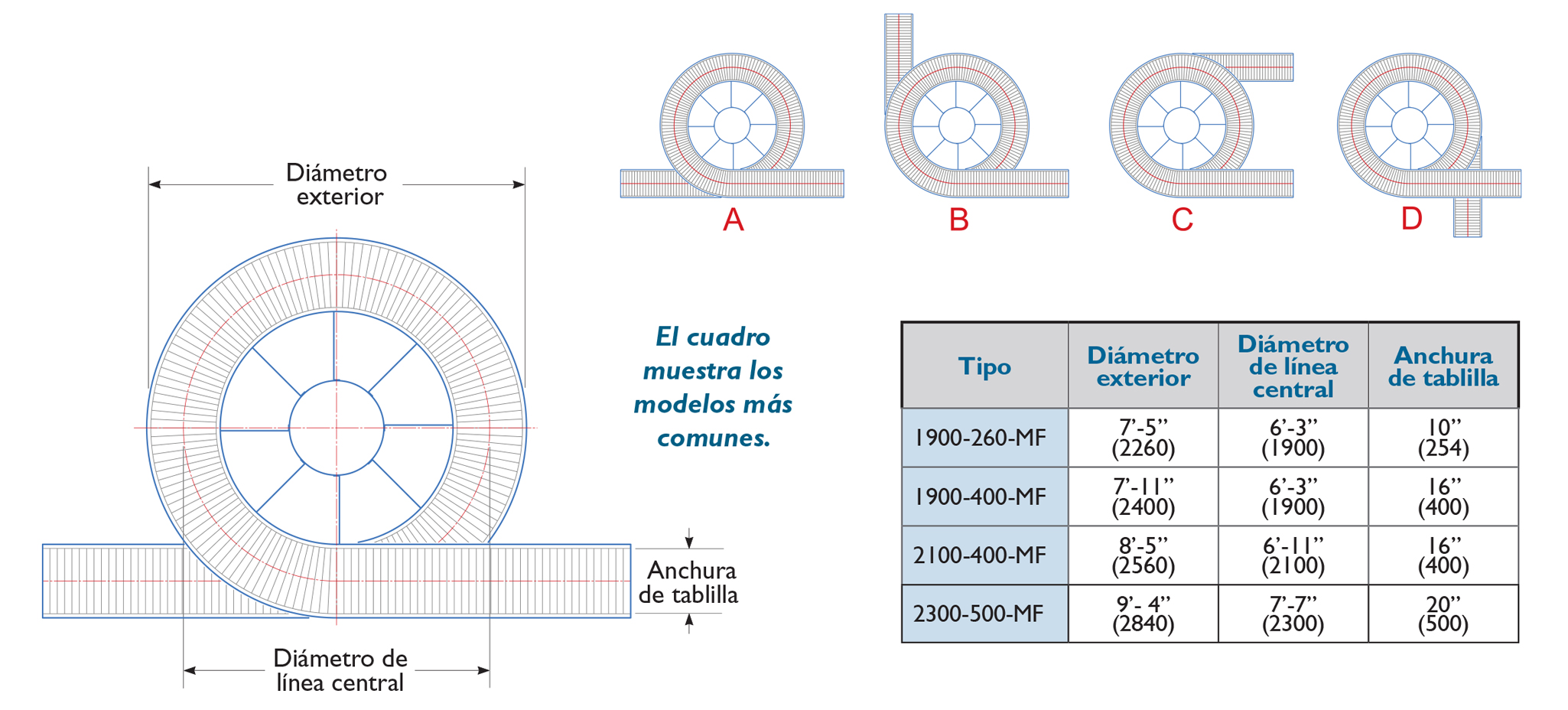

Modelos más comunes

Modelo

Diámetro
exterior (mm)

Diámetro
de línea central (mm)

Ancho de
Tablilla (mm)

Ancho de
Marco (mm)

Espirales Narrow Trak

1100-150-NT

4’-2” (1270)

3’-8” (1100)

6” (150)

6” (160)

1200-230-NT

4’-9” (1450)

3’-11” (1200)

9” (230)

9” (240)

1700-150-NT

6’-2” (1870)

5’-7” (1700)

6” (150)

6” (160)

1700-230-NT

6’-6” (1950)

5’-7” (1700)

9” (230)

9” (240)

Espirales Mass Flow

1900-260-MF

7’-5” (2260)

6’-3” (1900)

10” (254)

10” (264)

1900-400-MF

7’-11” (3970)

6’-3” (1900)

16” (400)

16” (410)

2100-400-MF

8’-5” (2560)

6’-11” (2100)

16” (400)

16” (410)

2300-500-MF

9’-4” (2840)

7’-7” (2300)

20” (500)

20” (510)
