Espiral Dual Track (Doble Banda)

Dos espirales en un solo marco

De uso común en
Ancho de Tablilla
300 | 400 | 500 mm
peso total
725 kg

Espiral Dual Track (Doble Banda)

Ancho de Tablilla
300 | 400 | 500 mm
peso total
725 kg
De uso común en

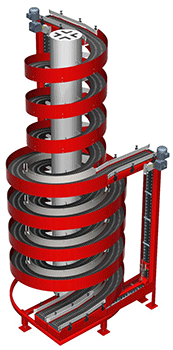

La espiral Ryson Dual Track es lo más avanzado en ahorro de espacio. Dos pistas independientes operan dentro de una estructura en espiral.

Los transportadores en espiral Dual Track se basan en la ya probada tecnología de espiral Ryson y están diseñados para un bajo mantenimiento y una larga vida útil.

Ambas vías pueden subir o bajar, y opcionalmente pueden ser reversibles. El diseño modular patentado ofrece muchas características y ventajas flexibles y puede ayudar a aumentar la productividad y reducir el coste total de propiedad.

Las dos vías de los transportadores en espiral Dual Track no tienen que entrar y salir de la espiral a las mismas elevaciones, y pueden aplicarse muy efectivamente a módulos de preparación de pedidos de varios niveles o aplicaciones similares.

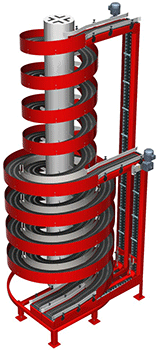

El riel exterior sirve para el primer nivel y el interior para el segundo. El ahorro de espacio es considerable considerando que se obtienen dos espirales en una superficie compacta.

Los Transportadores en Espiral Ryson tienen muchas características únicas que los hacen ideales como Soluciones de Transporte Vertical. Muchas de nuestras características están diseñadas para ahorrarle dinero a largo plazo, reduciendo esencialmente su coste total de propiedad.

Flexibilidad de diseño: Nuestro diseño único ofrece flexibilidad de configuración. También ofrece la posibilidad de modificarlo en la planta para adaptarlo a futuras necesidades cambiantes por una fracción del coste de un nuevo transportador.

Tablillas superpuestas proporcionan una superficie de transporte suave y eficiente, garantizando un manejo delicado del producto y adecuado para todo tipo de artículos transportables. Nuestro eficiente diseño de cadena y tablilla de fricción rodante solo necesita un accionamiento, lo que se traduce en un ahorro sustancial de energía, controles e integración de sistemas.

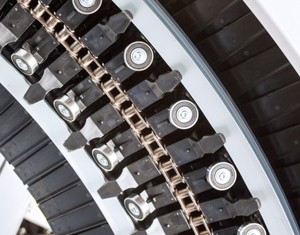

Nuestro innovador diseño de cadena y tablilla permite un funcionamiento de baja fricción sin movimientos de deslizamiento ni bandas de desgaste. Esto permite que la espiral se detenga y arranque totalmente cargada.

Nuestro eficiente diseño de cadena y tablillas de fricción rodante solo necesita un accionamiento, lo que se traduce en un ahorro sustancial de energía, controles e integración de sistemas.



Nuestra banda de tablillas de baja fricción permite a los transportadores en espirales de Ryson operar en un espacio reducido, ahorrando valioso espacio. Consulte la tabla siguiente para ver las dimensiones específicas de nuestros modelos más populares.


Our innovative modular design allows Ryson to customize any spiral conveyor with ease and can also be economically modified in the field to accommodate changing needs.  All spiral conveyors are made to order and  can operate up or down in a clockwise or counterclockwise rotation and can optionally be reversible.  The position and length of the in feed tangent on up spirals and out feed tangent on down spirals can be customized to meet specific layout requirements.

Todos los transportadores espirales Ryson se fabrican bajo pedido y se presentan en una amplia gama de tamaños y configuraciones.

Las tablillas superpuestas se utilizan en los transportadores Unit Load y High Capacity, proporcionando una superficie de transporte efectiva y segura para cartones, cajas, bandejas, contenedores y todo tipo de productos envasados. Disponible en tablillas de 150, 230, 300, 400, 500, 600 , 650, 750 y 900 mm de ancho. Se pueden agregar opcionalmente insertos de fricción cuando se requiera un agarre adicional.

Nuestra banda de tablillas de cadena patentada garantiza un funcionamiento silencioso, inferior a 75 db en la mayoría de los casos.

El diseño modular de Ryson facilita la modificación local de nuestras espirales en caso de cambios imprevistos en la instalación o la reconfiguración y reutilización posterior de las espirales.

Los transportadores en espiral transportan cargas hacia arriba o hacia abajo en un movimiento continuo, lo que facilita un alto rendimiento. Muchas espirales pueden funcionar a velocidades superiores a 1 metro por segundo y, opcionalmente, son reversibles.

Las espirales Ryson son de acero al carbono con recubrimiento de polvo y pueden elegirse en cualquier color RAL estándar. También están disponibles en versiones híbridas adecuadas para entornos húmedos o versiones de acero inoxidable para aplicaciones de lavado.

Las espirales Ryson están diseñadas para un bajo mantenimiento y una larga vida útil. Sólo se utilizan componentes de alta calidad. Todos los rodamientos están sellados de por vida y no necesitan más lubricación. La cadena está niquelada para trabajos pesados y sólo necesita lubricación con poca frecuencia. Las tablillas son de un compuesto de nylon, no necesitan mantenimiento y pueden sustituirse fácilmente como componentes individuales sin necesidad de herramientas especiales. Ryson tiene una plantilla completa de técnicos de servicio formados en fábrica listos para ayudar. Todos nuestros técnicos de servicio son formadores certificados PMMI. Todos estos factores contribuyen al bajo coste total de propiedad de Ryson.

Modelos más comunes

Modelo
Diámetro
exterior (mm)
Diámetro
de línea central (mm)
Ancho de
Tablilla (mm)
Ancho de
Marco (mm)
icons-Dual

Espirales Dual Track

1200-300/2000-300
7’-11” (2400)
6’-6” (2000)
3’-11” (1200)
12” (300)
1300-400/2300-400
9’-3” (2800)
7’-7” (2300)
4’-3” (1300)
16” (400)
1300-500/2300-500
11’-2” (3400)
9’-2” (2800)
5’-3” (1600)
20” (500)
